Ersatzteile für ZF Sperrdifferenziale

Nachfolgend ein Auszug verschiedener Ersatz- und Verschleissteile für die ZF Sperrdifferenziale der gängigen Baugrößen 4061 004, 4061 006 und 4061 008.

Bei einer Anfrage bitte immer die seitlich eingravierte Typnummer (die drei Ziffern nach der 4061 00X) des Sperrkörpers mit angeben.

4061 004 Teile

Dabei handelt es sich um die kleine Baugröße, die u.a. hier zum Einsatz kam:



Lamellen

Innenlamelle (breit)
molybdän-beschichtet (2.0mm)
  Innenlamelle (schmal)
molybdän-beschichtet (2.0mm)


Außenlamelle (breit)
wahlweise 1.9 / 2.0 / 2.1mm
  Außenlamelle (schmal)
wahlweise 1.9 / 2.0 / 2.1mm






Druckringe

Druckringsatz

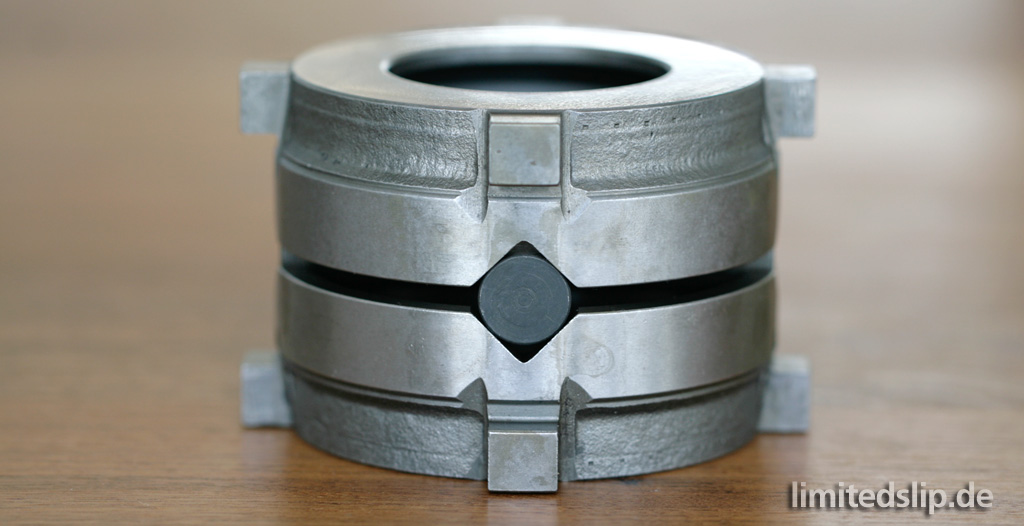

45°/45° (2-way)
in alter und neuer Ausführung erhältlich
  Druckringsatz

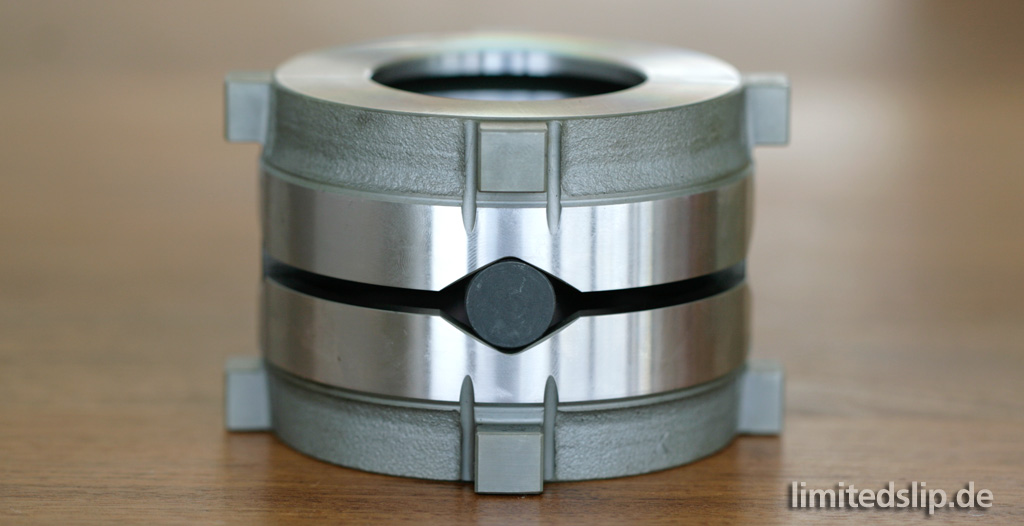

30 °/30° (2-way)
in alter und neuer Ausführung erhältlich







Tellerfedern

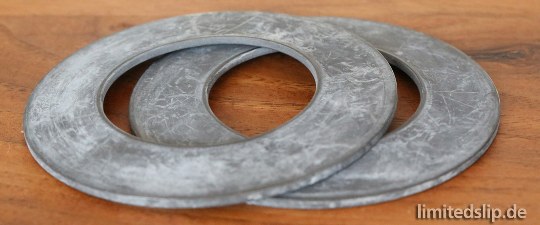

Zwei verschiedene Tellerfedern für die ZF004 Sperre.
Von links nach rechts, jeweils in mm Stärke/Wölbung:
- 2.0 / 1.5
- 2.0 / 2.25




Ersatzteile

Achskegelräder
neue verstärkte Version (oben)
alte Version (unten)
  Kegelritzel


Differenzialachsen   Anlaufscheiben


Deckel
verstärkte Variante
  Schrauben




4061 006 Teile

Hier handelt es sich um die mittlere Baugröße:



Lamellen

Innenlamelle
molybdän-beschichtet

Materialstärke: 2,0 mm
Innen-Ø: 44,0 mm
Außen-Ø: 89,0 mm
Zähne: 23
Innenlamelle
molybdän-beschichtet, gelocht

Materialstärke: 2,0 mm
Innen-Ø: 44,0 mm
Außen-Ø: 89,0 mm
Zähne: 23
Innenlamelle
sinter-beschichtet

Materialstärke: 2,0 mm
Innen-Ø: 44,0 mm
Außen-Ø: 89,0 mm
Zähne: 23



Außenlamelle

Materialstärke:
wahlweise
1.3 / 1.4 / 1.5 / 1.6 / 1.7 / 1.8 / 1.9 / 2.0 / 2.1mm
Innen-Ø: 49,0 mm
Außen-Ø: 89,0 mm
Zähne: 23


Außenlamelle
gelocht
2.0mm





Druckring-Sätze

Druckringsatz
45°/45° (2-way)
  Druckringsatz
30°/30° (2-way)


Druckringsatz
45°/75° (1.3-way)
  Druckringsatz
55°/65° (1.6-way)

Druckringsatz
45°/90° (1-way)
  Druckringsatz
25°/90° (1-way)






Tellerfedern

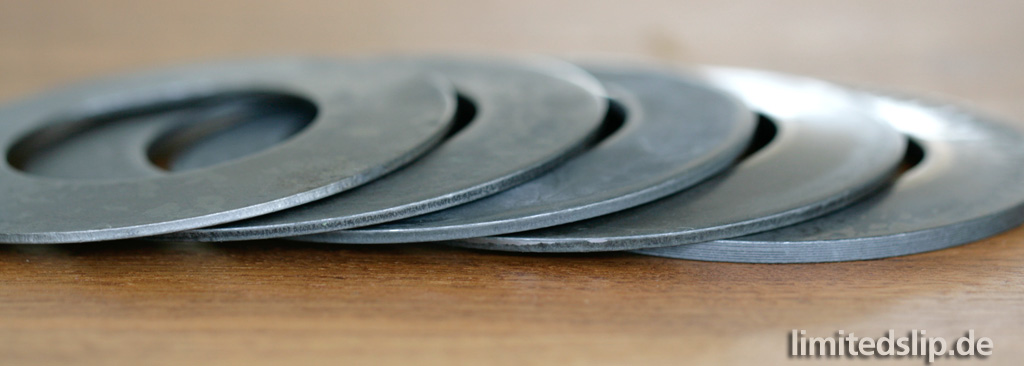

Sechs verschiedene Tellerfedern stehen zur Wahl:
Angaben in mm (Stärke/Wölbung):
- 1.5 / 2.5
- 2.0 / 1.5
- 2.5 / 1.0
- 2.5 / 1.5
- 2.5 / 2.25
- 3.5 / 1.6



Ersatzteile

Achskegelräder   Kegelritzel
verstärkte Variante


Differenzialachsen
verstärkte Variante
  Anlaufscheiben


Deckel
versch. Varianten
  Schrauben






4061 008 Teile

Hier handelt es sich um die große Baugröße die z.B. bei BMW (210er Differenziale) verbaut wurde!



Lamellen


  Innenlamelle genutet
molybdän-beschichtet
2.5mm
  Innenlamelle gelocht
molybdän-beschichtet
2.0 mm


Innenlamelle
sinter-beschichtet
2.5mm

  Außenlamelle
wahlweise 1.4 / 1.5 / 1.6 / 1.7 / 1.8 / 1.9 / 2.0 / 2.1 / 2.2 / 2.3 / 2.4 / 2.5 / 2.6 mm
  Außenlamelle gelocht
2.0 mm


Druckringe

Druckringsätze in 45°/45° (2-way)

Druckringsätze in 30°/30° (2-way)



Tellerfedern

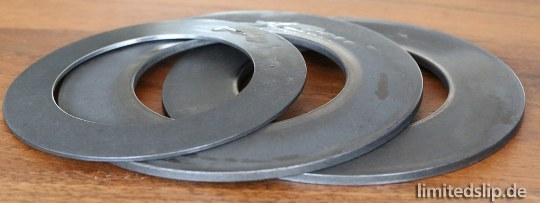

Drei verschiedene Tellerfedern für die ZF008 Sperre.
Von links nach rechts, jeweils in mm Stärke/Wölbung:

- 1,5 / 2,5
- 3,0 / 2,0
- 3,0 / 2,5




Ersatzteile

Achskegelräder   Kegelritzel
verstärkte Variante


Differenzialachsen
verstärkte Variante
  Anlaufscheiben


Deckel
verschiedene Topftiefen









komplette Sperrdifferenziale

004 bis 4 Lamellenpakete

006 bis 6 Lamellenpakete

008 bis 6 Lamellenpakete
